產品名稱：電動刀閘閥PZ973H-10 DN700礦用隔爆型[ 2024-05-14 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

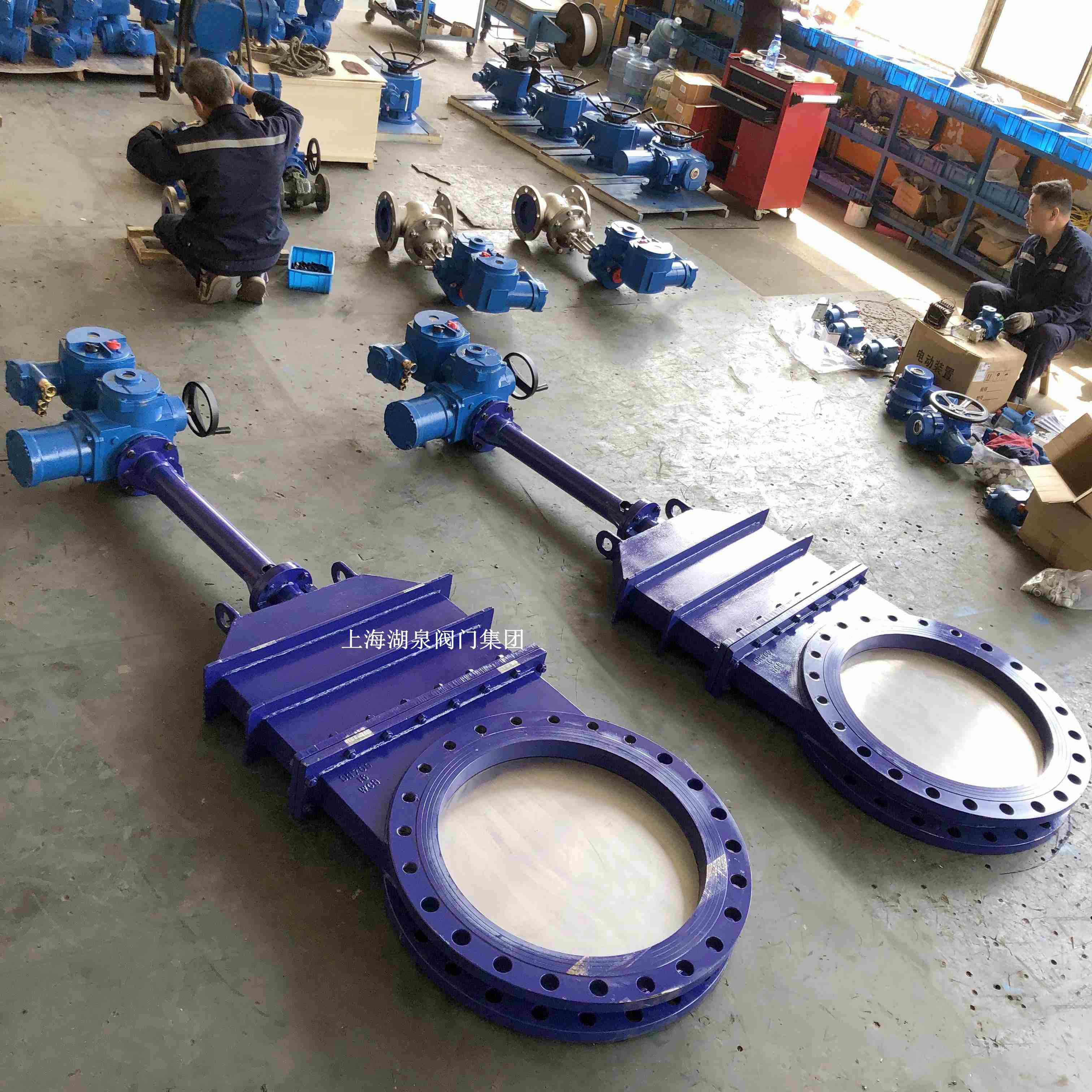

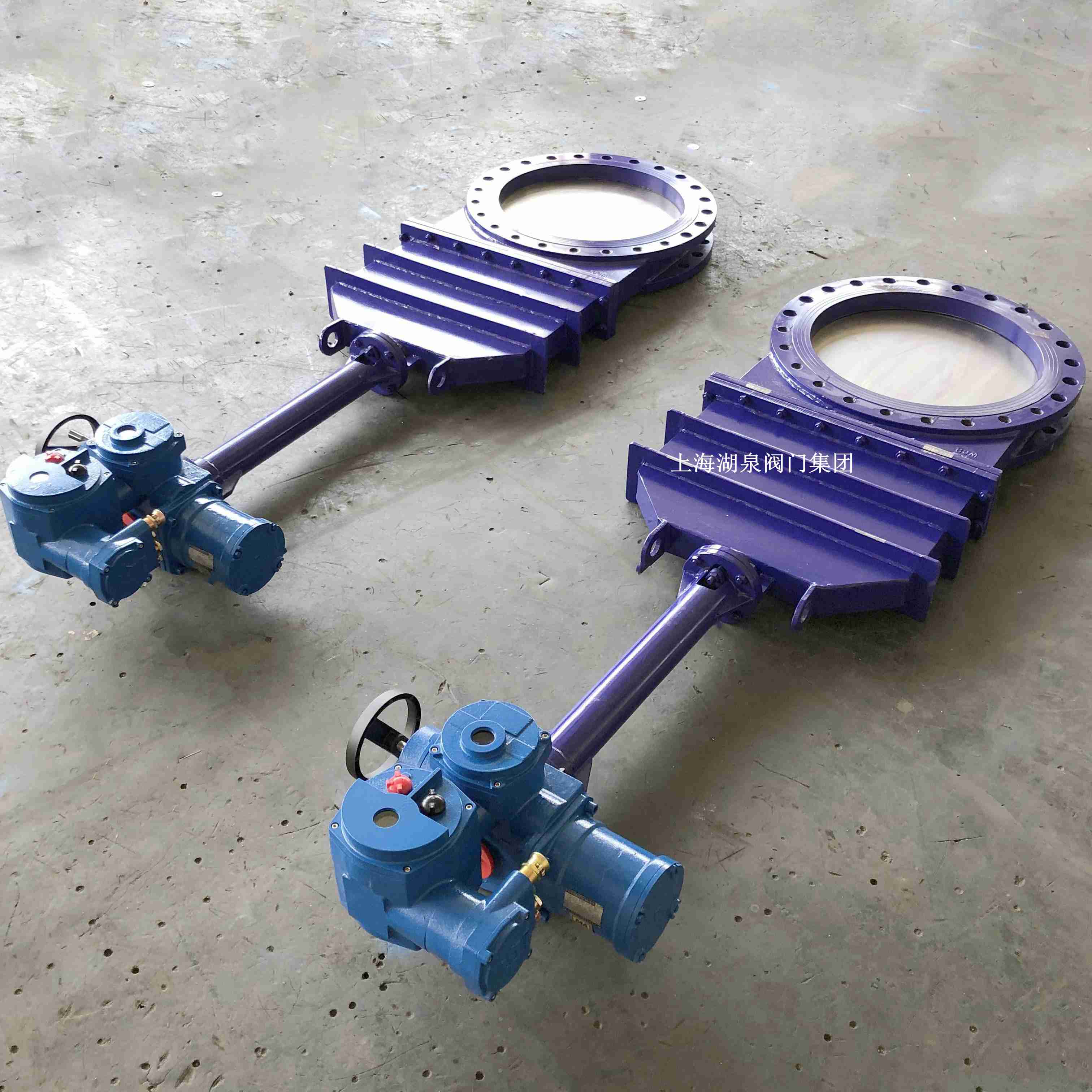

一、電動刀閘閥PZ973H-10 DN700礦用隔爆型介紹
上海湖泉閥門集團有限公司礦用電動刀閘閥,電動刀閘閥。電動刀閘閥又稱漿液閥閘板具有剪切功能,不銹鋼閘板可可防止腐蝕引起的密封面泄露。穩定的開關動作,確保流量精確。礦用電動刀閘閥,電動刀閘閥。電動刀閘閥又稱漿液閥閘板具有剪切功能,不銹鋼閘板可可防止腐蝕引起的密封面泄露。穩定的開關動作,確保流量精確。

二、電動刀閘閥PZ973H-10 DN700礦用隔爆型特點
電動刀型閘閥具有結構簡單緊湊、設計合理、輕型節材,密封可靠、操作輕便靈活、體積小、通道流暢、流阻小、重量輕、易安裝、易拆卸等優點，可在工作壓力1.0MPa-2.5MPa，使用溫度-29-650℃情況下正常工作。刀型閘閥其閘板具有剪切功能，可刮除密封面上的粘著物，自動清除雜物，不銹鋼閘板可防止腐蝕引起的密封泄漏。工作原理是通過電動執行器驅動閥桿，帶動閘板上下運動，從而控制管道中物料的流量和流向。當閘板向上運動時，物料通過閥門的流量增加；當閘板向下運動時，物料通過閥門的流量減少。同時，由于閘板的形狀類似于刀片，因此可以有效地切斷物料，防止泄漏。刀閘閥根據應用不同可分為：手動刀閘閥、氣動刀閘閥、電動刀閘閥、傘齒輪刀閘閥、對夾式刀閘閥、法蘭式刀閘閥、鏈輪式刀閘閥、電液動刀閘閥、手動漿液閥、液動漿液閥、氣動漿液閥、螺旋閘門、暗桿刀閘閥、刀型閘閥/刀形閘閥等。我廠生產的刀閘閥從礦山電廠的選煤、排矸、排渣。發展到了城市的污水處理，從一般的工業管道發展到了食品、衛生、醫藥等管道系統。超薄型的刀閘閥以其體積小、流阻小、重量輕、易安裝、易拆卸等優點徹底解決了普通閘閥、平板閘閥、球閥、截止閥、調節閥、蝶閥等類閥門的流阻大、重量大、安裝難、占地面積大等的疑難問題。刀閘閥出現后，大量的通用切斷類閥門和調節閥門已被之取代。

三、電動刀閘閥PZ973H-10 DN700礦用隔爆型技術參數

電源：AC380V、50HZ。

標準型：標準型產品具有防塵、防雨水的外殼保護能力、保護等級IP65，可直接用于戶外。

防水型：產品具有防塵、防浸水（IP67）的外殼防護等級。

防爆型（EX）：防爆等為DⅡ BT4/DⅡ CT4（不含乙炔）。

環境溫度：-20℃~40℃

可選：配電氣控制器

產品標準:

設計制造:JB/T8691-1998

結構長度: GB/T15188.2-94

法蘭連接: GB/T9113.1-2000 JB/T79-94

試驗與驗收: GB/T13927-92

MPa	DN	L	D	D1	D2	H	N-M	D0
1.0	50	43	160	125	100	330	4-M16	180
	65	46	180	145	120	360	4-M16	180
	80	46	195	160	135	390	4-M16	220
	100	52	215	180	155	440	8-M16	220
	125	56	245	210	185	510	8-M16	230
	150	56	280	240	210	600	8-M20	280
	200	60	335	295	265	700	8-M20	360
	250	68	390	350	320	840	12-M20	360
	300	78	440	400	368	960	12-M20	400
	350	78	500	460	428	1110	16-M20	400
	400	102	565	515	482	1250	16-M22	400
	450	114	615	565	532	1380	20-M22	530
	500	127	670	620	585	1530	20-M22	530
	600	154	780	725	685	1800	20-M27	600
	700	165	895	840	800	2150	24-M27	600
	800	190	1010	950	898	2420	24-M30	680
	900	203	1110	1050	1005	2680	28-M30	680
	1000	216	1220	1160	1115	3100	28-M30	700
	1200	254	1450	1380	1325	3450	32-M36	800
1.6	50	43	160	125	99	330	4-M16	180
	65	46	185	145	120	360	4-M16	180
	80	46	200	160	135	390	8-M16	220
	100	52	220	180	155	440	8-M16	220
	125	56	250	210	185	510	8-M16	230
	150	56	285	240	210	600	8-M20	280
	200	60	340	295	265	700	12-M20	360
	250	68	405	355	310	840	12-M22	360
	300	78	460	410	375	960	12-M22	400
	350	78	520	470	435	1110	16-M22	400
	400	102	580	525	485	1250	16-M27	400
	450	114	640	585	545	1380	20-M27	530
	500	127	715	650	609	1530	20-M30	530
	600	154	840	770	720	1800	20-M36	600
	700	165	910	840	788	2150	24-M36	600
	800	190	1025	950	898	2420	24-M36	680
	900	203	1125	1050	998	2680	28-M36	680
	1000	216	1255	1170	1110	3100	28-M42	700
	1200	254	1485	1390	1325	3450	32-M48	800
