產品名稱：焊接閘閥（DN50～DN600、PN10～PN160）[ 2021-09-30 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸

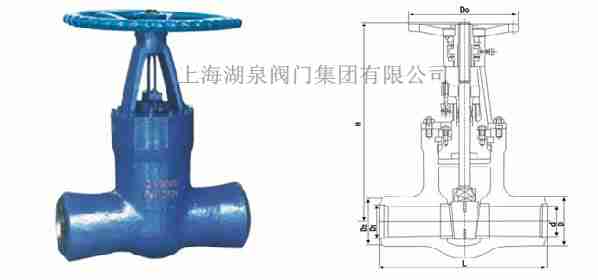

結構圖片

一、焊接閘閥（DN50～DN600、PN10～PN160）產品描述

上海湖泉閥門焊接閘閥適用于DN50～DN600、PN10～PN160的各種管路上，用于截斷或接通管路中的介質。選用不同的材質，適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。焊接閘閥的驅動方式為手動、齒輪傳動、氣動或電動。焊接閘閥有兩種標準形式，一種是遵循ANSIB16.34和JISL1E101標準的引進型，另一種是按JB3595標準的國標型。其遵循的溫度-壓力等級是一致的，在一些管道中存在著某種互換關系。電站焊接閘閥中部采用無閥蓋壓力自緊式，在高溫高壓工況下具有良好的密封性能。

二、焊接閘閥（DN50～DN600、PN10～PN160）產品結構特點

1.高壓焊接閘閥設計制造按JB/T3395等標準，可與國產設備配套使用。
2.閥門中腔采用壓力自緊式密封結構，密封性能越好。支管兩端為焊接結構。
3.閘板和閥座的密封面采用司太立（stellite）鈷基硬質合金扒焊而成，耐磨、耐高溫，耐腐蝕，抗擦傷性能好。
4.閥桿經調質和表面氮化處理，有良好的搞腐蝕性和抗擦傷性。
5.啟閉件的結構可根據用戶要求設計成單板、雙板、平行雙板等不同形式。
6、高壓焊接閘閥制造與驗收技術條件按日本火力發電用閥門標準E101和JB/T 3595-2000的規定。
7、結構長度按GB/T 15188.1-94的規定或按用戶提供的尺寸。
8、焊接坡口按GB 12224-89的規定或按用戶提供的尺寸。

三、焊接閘閥（DN50～DN600、PN10～PN160）產品主要性能規范

公稱壓力	強度試驗(MPa)	密封試驗(MPa)	適用溫度℃	適用介質
25.0	37.5	27.5	≤425	水蒸汽油品
32.0	48.0	35.2	≤425
P54100V	30	11	≤540
P54140V	42	15.4
P54170V	48	18.7

1	閥體	WCB-A105、WC6-12Cr1MoV、WC9-12Cr1MoV
2	閥板	WCB、WC6、WC9
3	閥桿	2Cr13、25Cr2MoV、20Cr1Mo1V1A
4	閥蓋	WCB-35、WC6-12Cr1MoV、WC9-12Cr1MoV
5	壓板	2Cr13、25Cr2MoV、20Cr1Mo1V1A
6	填料	增強柔性石墨、V型聚四氟乙烯填料
7	壓蓋	1Cr13、WCB、CF8、CF3、CF8M、CF3M
8	支架	WCB、WC6、WC9
9	電動執行器	殼體(HT200、WCB)

四、焊接閘閥（DN50～DN600、PN10～PN160）產品性能規范

型號	公稱壓力		試驗壓力(MPa)	工作溫度 (℃)	適用介質
型號	PN(MPa)	強度試驗	密封試驗	工作溫度 (℃)	適用介質
Z61Y-160	16	24	17.6	≤425	水、油品蒸汽
Z61Y-200	20	30	22
Z61Y-250	25	37.5	27.5
Z61Y-320	32	48	35.2
Z61Y-P54100V	P54100V	30	11	≤540
Z61Y-P54140V	P54140V	42	15.4
Z61Y-P54170V	P54170V	48	18.7
Z61Y-P57170V	P57170V	63	18.7	≤570

五、焊接閘閥（DN50～DN600、PN10～PN160）產品零件材料

零件名稱	材料牌號
閥體	WCBA05	WC6	WC9
閥體	WCBA05	12Cr1MOV	12CrlMOV
閥蓋	WCB	WC6	WC6
閥蓋	WCB	12Cr1MoV	12Cr1MoV
支架	WCB	WCB	WCB
閘板	WCB	WC6	WC9
閥桿	2Crl3	25Cr2MOV	25Cr2MOV
閥桿	2Crl3	20CrlMOV1A	20CrMOV1A
閥座	25	304	304
密封環(墊片)	包覆墊、增強柔性石墨
填料	增強柔性石墨
閥桿螺母	ZCuAl10Fe3

六、焊接閘閥（DN50～DN600、PN10～PN160）產品尺寸

公稱壓力 PN（MPa）	公稱通徑 DN（mm）	外形尺寸及連接尺寸
公稱壓力 PN（MPa）	公稱通徑 DN（mm）	L	D	L1	d2	H
16.0	15	90	23	10	13	182
	20	110	29	11	18	210
	25	120	35	12	23	235
	32	130	43	14	28	258
	40	150	49	15	36	285
	50	170	61	16	45	338
20.0	15	90	23	10	13	182
	20	110	29	11	18	210
	25	120	35	12	23	235
	32	130	43	14	28	258
	40	150	49	15	36	285
	50	170	61	16	45	338
25.0	15	90	23	10	13	182
	20	110	29	11	18	210
	25	120	35	12	23	235
	32	130	43	14	28	258
	40	150	49	15	36	285
	50	170	61	16	45	338
