截止閥有幾種？工作原理是什么？

[ 2013-08-15 ]

截止閥有幾種？工作原理是什么？

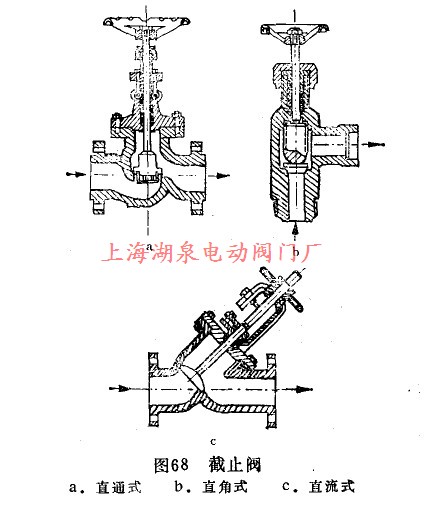

      答：截止閥又稱球形閥，主要用來切斷介質通路，也可調節流量。它可分為直通式、直角式、直流式三種，如圖68所示。
      直通式的進出口成一條直線，經閥座拐一直角彎，適用于直線管路操作方便，應用廣泛，但對流體的阻力較大。直角式，又叫八字門，進出門通道互成直角，用于管路轉彎處。直流式進出口通道成直線，但因閥桿傾斜，所以操作不便。
      截止閥工作原理是，閥瓣沿閥座中心線垂直移動，依靠閥稈螺紋的旋壓，使閥瓣密封面與閥座密封面緊密貼合，從而截止介質流通。
      截止閥的優點是，制造簡單，價格較低，密封面較易檢修，缺點是，安裝長度較大，介質流動的阻力較大，密封性較差。截止閥常用于需作全啟全閉操作的管路，蒸汽管路較為常用。截止閥與管道的連接，可以是絲扣式，也可以是法蘭式。
截止閥結構圖
