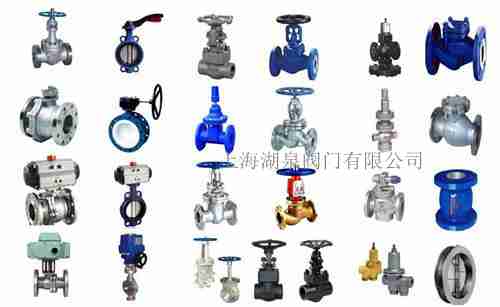

閥門種類圖片及名稱大家知道嗎？閥門是流體輸送系統中的控制部件，具有截止、調節、導流、防止逆流、穩壓、分流或溢流泄壓等功能。在很多場合具有廣泛的應用。用于流體控制系統的閥門，從最簡單的截止閥到極為復雜的自控系統中所用的各種閥門，其品種和規格相當繁多。閥門可用于控制蒸汽、空氣、水、各種腐蝕性介質、泥漿、油品、液態金屬和放射性介質等各種類型流體的流動。上海湖泉閥門材質還分為鑄鐵閥門，鉻鉬鋼閥門，鉻鉬釩鋼閥門，雙相鋼閥門，鑄鋼閥門，不銹鋼閥門（201、304、316等），塑料閥門，非標訂制等閥門材質。

上海湖泉閘閥也叫閘板閥, 是一種廣泛使用的閥門。它的閉合原理是閘板密封面與閥座密封面高度光潔、平整一致, 相互貼合, 可阻止介質流過, 并依靠頂模、彈簧或閘板的模形, 來 增強密封效果。它在管路中主要起切斷作用。

上海湖泉截止閥, 也叫截門, 是使用最廣泛的一種閥門, 它之所以廣受歡迎, 是由于開閉過程中密封面之間摩擦力小, 比較耐用, 開啟高度不大, 制造容易, 維修方便, 不僅適用于中低壓, 而且適用于高壓。

上海湖泉蝶閥也叫蝴蝶閥, 它的關鍵性部件好似蝴蝶迎風, 自由回旋 。  蝶閥的閥瓣是圓盤, 圍繞閥座內的一個軸旋轉, 旋角的大小, 便是閥門的開閉度。 蝶閥具有輕巧的特點 , 比其他閥門要節省材料, 結構簡單, 開閉迅速, 切斷和節流都能用, 流體阻力小, 操作省力。

上海湖泉球閥的工作原理是靠旋轉閥戀來使閥門暢通或閉塞。球閥開關輕便, 體積小, 可以做成很大口徑, 密封可靠, 結構簡單, 維修方便, 密封面與球面常在閉合狀態, 不易被介質 沖蝕, 在各行業得到廣泛的應用。

上海湖泉旋塞閥是依靠旋塞體繞閥體中心線旋轉, 以達到開啟與關閉的目的。它的作用是切斷、分田和改變介質流向。結構簡單, 外形尺寸小, 操作時只須旋轉90度, 流體阻力也不大。 其缺點是開關費力 , 密封面容易磨損, 高溫時容易卡住, 不適宜于調節流量。

上海湖泉止回閥是依靠流體本身的力量自動啟閉的閥門,它的作用是 阻止介質倒流。它的名稱很多, 如 逆止閥、單向閥、單流門等。按結構可分兩類。  上海湖泉疏水閥也叫阻汽排水閥、汽水閥、疏水器、回水盒、回水門等。它的作用是自動排泄不斷產生的凝結水, 而不讓蒸汽出來。疏水閥種類很多, 有浮筒式、浮球式、鐘形浮子式、脈沖式、熱動力式、熱膨脹式。常用的有浮筒式、鐘形浮子式和熱動力式。
(1)浮筒式疏水閥，浮筒式疏水閥，主要有閥門、軸桿、導管、浮筒和外殼等構件組成。
(2) 鐘形浮子式疏水閥     鐘形浮子式疏水閥又稱吊桶式疏水閥 ( 主要由調節閥、吊桶、外殼和過濾裝置等構件組成。
(3) 熱動力式疏水閥         當設備或管道中的凝結水流入阻氣排水閥后 , 變壓室內的蒸汽隨之冷凝而降低壓力, 閥片下面的受力大于上面的受力 , 故將閥片頂起。

上海湖泉閥門按結構種類分主要有：
旋塞閥、閘閥、截止閥、球閥—用于開啟或關閉管道的介質流動。
止回閥（包括底閥）—用于自動防止管道內的介質倒流。
節流閥—用于調節管道介質的流量。蝶閥—用于開啟或關閉管道內的介質。也可作調節用。
安全閥—用于鍋爐、容器設備及管道上，當介質壓力趔過規定數值時，能自動排除過剩介質壓力，保證生產運行安全。
減壓閥—用于自動降低管道及設備內介質壓力。系使介質經過閥瓣的間隙時，產生阻力造成壓力損失，達到減壓目的。
疏水器—用于蒸汽管道上自動排除冷凝水，防止蒸汽損失或泄漏。

上海湖泉閥門按用途和作用分類
截斷閥類——主要用于截斷或接通介質流。包括閘閥、截止閥、隔膜閥、球閥、旋塞閥、碟閥、柱塞閥、球塞閥、針型儀表閥等。
調節閥類——主要用于調節介質的流量、壓力等。包括調節閥、節流閥、減壓閥等。
止回閥類——用于阻止介質倒流。包括各種結構的止回閥。
分流閥類——用于分離、分配或混合介質。包括各種結構的分配閥和疏水閥等。
安全閥類——用于介質超壓時的安全保護。包括各種類型的安全閥。

上海湖泉閥門按壓力分類
真空閥——工作壓力低于標準大氣壓的閥門。
低壓閥——公稱壓力PN 小于1.6MPa 的閥門。
中壓閥——公稱壓力PN 2.5~6.4MPa 的閥門。
高壓閥——公稱壓力PN10.0~80.0MPa 的閥門。
超高壓閥——公稱壓力PN 大于100MPa 的閥門。

上海湖泉閥門按介質溫度分類
高溫閥——t 大于450'C 的閥門。
中溫閥——120 'C 小于 t 小于450 'C 的閥門。
常溫閥——-40 'C 小于 t 小于120 'C 的閥門。
低溫閥——-100 'C 小于 t 小于-40 'C 的閥門。
超低溫閥——t 小于-100 'C 的閥門。

上海湖泉閥門按閥體材料分類
非金屬材料閥門——如陶瓷閥門、玻璃鋼閥門、塑料閥門。
金屬材料閥門——如銅合金閥門、鋁合金閥門、鉛合金閥門、鈦合金閥門、蒙乃爾合金閥門、
鑄鐵閥門、碳鋼閥門、鑄鋼閥門、低合金鋼閥門、高合金鋼閥門。
金屬閥體襯里閥門——如襯鉛閥門、襯塑料閥門、襯搪瓷閥門。

上海湖泉閥門通用分類法
這種分類方法既按原理、作用又按結構劃分，是目前國際、國內最常用的分類方法。一般分閘閥、截止閥、節流閥、儀表閥、柱塞閥、隔膜閥、旋塞閥、球閥、蝶閥、止回閥、減壓閥
安全閥、疏水閥、調節閥、底閥、過濾器、排污閥等。
